項目名稱：冶金廢水處理案例

蒸發器類型：MVR蒸發器

設備規格：處理量6萬噸/年

冶金廢水處理項目概述：

冶金工業產品繁多，生產流程各成系列，在實際生產過程中會排放大量廢水，冶金廢水種類繁多，水量大、水質復雜。冶金廢水一般是由含氮或硫的苯、萘、雜環化合物及少量小分子構成，具有鹽分和有機污染物含量高、難于生化治理的特點。

冶金廢水水質特點與工藝分析

客戶公司所需要處理物料為金屬冶煉廢水，該廢水鹽分主要為氯化鈉，我們將選擇MVR蒸發器來處理這種物料，整個系統主體材質選用鈦材。

冶金廢水處理蒸發器工藝流程描述

MVR蒸發器物料流程：

原液首先和返回的母液進入預熱系統預熱；
預熱后的物料進入MVR強制循環蒸發器的循環泵的進口，物料經過循環泵的作用，在加熱室吸收蒸汽側的熱量，然后在結晶器沸騰，沸騰蒸發的二次蒸汽上升，濃縮液受重力影響停留在結晶器底部。經過蒸發后，結晶器的料液濃度上升，物料濃度達到設計要求，排出分離器，進入稠厚器，再進入離心機，得到晶體排出系統，母液全返回預熱系統。

二次蒸汽流程：

二次蒸汽→除霧→加熱器蒸汽側→冷凝→回收熱量→排出系統

蒸發產生的二次蒸汽夾帶少量的液滴，臟的二次蒸汽上升，進入除霧器，通過逆流洗滌，將二次蒸汽中夾帶的微小液滴洗滌出來，重新進入料液。被洗掉霧沫的二次蒸汽進入蒸汽壓縮機入口。

冶金助劑生產廢水經過上述工藝過程處理后可獲得高附加值的固體氯化鈉鹽、有機物、蒸餾水和含高濃有機物的濃縮液，實現廢水資源化利用。

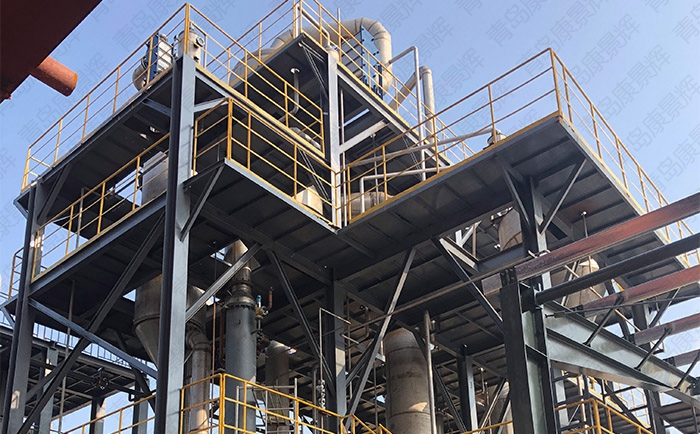

冶金廢水處理MVR蒸發器現場實拍：
